Sistemi di carico

Progettazione e funzionamento

Sviluppiamo e produciamo unità di carico induttivo / ohmico e il relativo controllo in base alle vostre richieste. I sistemi possono essere realizzati per l'impiego di corrente continua, corrente alternata o addirittura entrambe.
A seconda delle applicazioni e delle condizioni di spazio del cliente, applichiamo il raffreddamento a convezione, raffreddamento ad aria forzata o altri fluidi di raffreddamento come olio o acqua. La potenza può variare da pochi kW fino a vari MW, suddivisi in gruppi e livelli commutabili separatamente o come una singola grande resistenza.
I banchi di carico possono essere installati in maniera mobile o permanente, le connessioni di carico possono essere realizzate con spine o direttamente su guide in rame. I multimetri ad alta precisione garantiscono una misurazione esatta dei parametri attuali, come tensione, corrente e potenza. All'occorrenza, viene creata anche una cronologia di questi valori. Il sistema può essere azionato in loco o tramite telecomando.

Applicazioni

  • banco di prova
  • laboratorio
  • carico per generatori
  • costruzione di gru, ferrovie e veicoli
  • resistenze di messa a terra e resistenze di smorzamento
  • misura delle capacità dei sistemi di accumulatori e degli UPS
Sistemo di carico rotabile 20kW

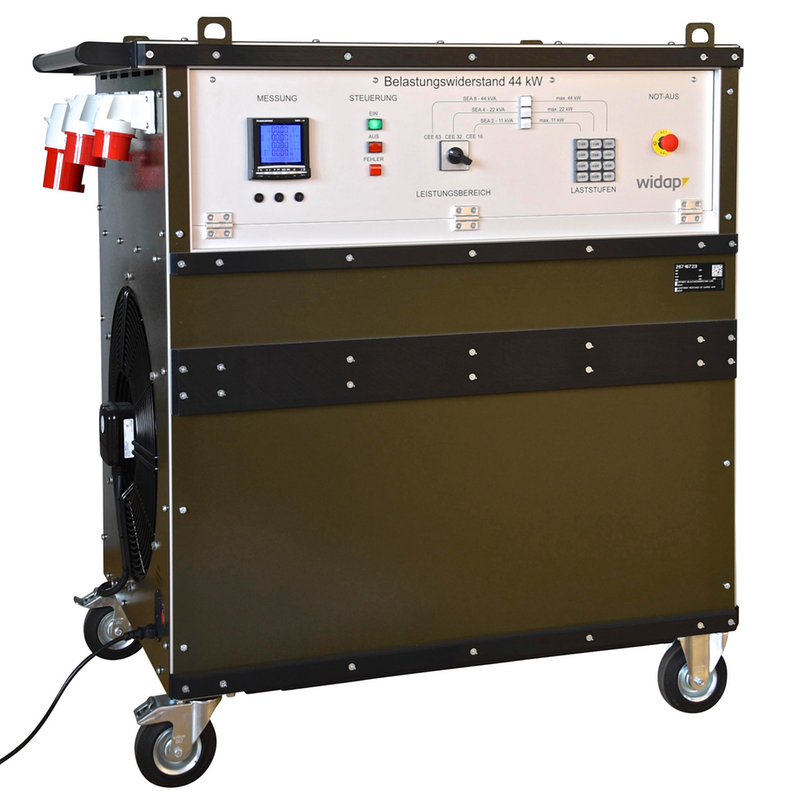

Sistemo di carico rotabile 44kW

Sistemi ad esempio

Modulo di scarico Swisscom
Tensione 48 VDC
Corrente 0 - 800 ADC (con 2 moduli di carico di 400 A DC)
Controllo Automatico via PLC
Raffreddamento Raffreddamento ad aria forzata

Unità di carico Gutor
Tensione 220 / 220 / 24 VDC
Corrente 5.4 / 98 / 273.5 ADC
Potenza 28.4 kW suddivisa in 3 carichi
Controllo Circuito di protezione collegato ai morsetti
Raffreddamento A convezione naturale

Unità di carico ABB
Tensione Circuito di carico 1: 1 x 28 / 42 / 110 VDC, Circuito di carico 2: 3 x 230 / 460 VAC
Corrente Circuito di carico 1: max. 609 / 609 / 203 ADC, Circuito di carico 2: max. 325 / 162.5 AAC
Controllo Telecomando con pulsanti luminosi
Raffreddamento Raffreddamento ad aria forzata

Unità di carico MKI
Tensione 3 x 400 VAC
Potenza 1'050 kW suddivisa in 5 livelli: 1 x 510 kW e 4 x 127 kW
Controllo Telecomando
Raffreddamento Raffreddamento ad aria forzata
